Karavan Güneş Panelinde Soğuk Hava Voc Hesabı: MPPT Gerilim Sınırı

Kısaca: Soğuk havada Voc neden önemlidir?

Karavan güneş panelinde soğuk hava Voc hesabı, panelin açık devre geriliminin düşük sıcaklıkta ne kadar artabileceğini öngörmek için yapılır. Voc, panelden akım çekilmediğinde oluşan gerilimdir; çalışma gerilimi Vmp ile aynı değildir. Seri dizinin soğuk koşuldaki toplam Voc değeri, MPPT cihazının izin verilen PV giriş sınırıyla karşılaştırılır. Panel watt değerinin uygun olması tek başına gerilim uygunluğu sağlamaz.

Özgün temsili kapak: soğuk ve aydınlık sabah; gerçek bir Cube montajının belgesi değildir.

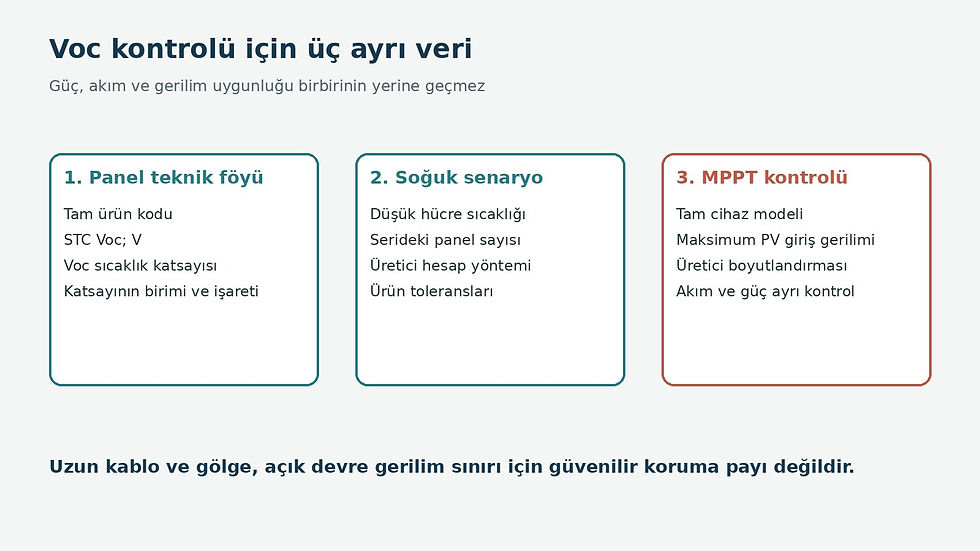

Panel etiketinde hangi üç satır okunmalı?

Önce tam ürün kodunu ve teknik föyün sürümünü bulun. Ardından STC koşullarındaki Voc, Voc sıcaklık katsayısı ve maksimum güç noktasındaki Vmp satırlarını ayırın. Aynı watt sınıfındaki iki panelin gerilimleri farklı olabilir. Bir panelin yerine yalnız gücü aynı diye başka model takmak, mevcut seri dizinin hesabını geçersiz kılabilir. Etiket fotoğrafını proje dosyasında saklamak, sonradan yapılan değişiklikleri izlemeyi kolaylaştırır.

Veri	Nerede kullanılır?	Karıştırılmaması gereken
Voc; V	Açık devre gerilim kontrolü	Vmp veya akü nominal gerilimi
Voc katsayısı; %/°C	Sıcaklıkla gerilim değişimi	Pmax güç katsayısı
MPPT maksimum PV; V	Cihazın giriş sınırı	Çıkış şarj akımı; A

Soğuk hava Voc hesabı nasıl yapılır?

Yüzde/°C cinsinden verilmiş doğrusal katsayı için öğretici yaklaşım şöyledir: Voc(T) = Voc(STC) × [1 + (βVoc / 100) × (T − 25)]. Burada T, hesapta kabul edilen hücre sıcaklığı; βVoc ise işareti korunmuş yüzde katsayısıdır. Örneğin −%0,30/°C, formülde −0,003/°C olur. Teknik föy katsayıyı V/°C gibi mutlak birimle veriyorsa bu yüzde formülü doğrudan kullanılamaz. Üreticinin hesap yöntemi ve sınırları önceliklidir.

Varsayımsal panelin Voc değeri 45 V, katsayısı −%0,30/°C olsun. Hücre sıcaklığı −10 °C kabul edildiğinde fark −35 °C olur. İki negatif sayının çarpımı pozitiftir: 45 × [1 + (−0,003 × −35)] = 49,725 V. İki aynı panel seri ise toplam yaklaşık 99,45 V bulunur. Bu örnek belirli bir ürünün teknik verisi veya montaj tavsiyesi değildir; işaret ve yüzde dönüşümünü görünür kılar.

Varsayımsal iki panel: her biri 45 V Voc, katsayı −%0,30/°C; 100 V çizgisi yalnız örnek sınırdır.

Hücre sıcaklığı varsayımı	Tek panel Voc	İki seri panel Voc
25 °C	45,00 V	90,00 V
0 °C	48,38 V	96,75 V
−10 °C	49,73 V	99,45 V
−20 °C	51,08 V	102,15 V

99,45 V sonucu 100 V cihaz için yeterli mi?

Bu sayı tek başına uygunluk ilanı değildir. Nominal örnekte sınıra yalnız 0,55 V kalır; ürün toleransı, seçilen en düşük sıcaklığın doğruluğu ve üreticinin istediği tasarım koşulları henüz değerlendirilmemiştir. Hesabı yuvarlayıp 99 V diye yazmak veya sınırı yaklaşık değer saymak doğru değildir. −20 °C satırında aynı dizi 100 V örnek sınırını zaten aşar. Her cihazda bu sınırın 100 V olduğunu varsaymayın; tam modelin belgesini okuyun.

Hava sıcaklığı ile hücre sıcaklığı aynı mı?

Her çalışma anında aynı değildir. Güneşte panel ısınır; gece veya ilk ışıkta farklı koşullar oluşur. Bu yüzden günlük öğle hava sıcaklığını soğuk tasarım girdisi yapmak yeterli olmaz. Karavanın yalnız bulunduğu şehir değil, seyahat edeceği yüksek rakımlı ve kışlık bölgeler de düşünülmelidir. Veri eksikse ortalama sıcaklıktan kesin minimum üretmeyin. Proje hesabının hangi düşük sıcaklık varsayımıyla yapıldığını açıkça kaydedin ve üreticinin boyutlandırma aracında kontrol edin.

Kablo gerilim düşümü koruma payı sayılır mı?

Hayır; açık devrede akım olmadığı için çalışma akımına bağlı kablo gerilim düşümünü sınır aşımını önleyen güvenilir bir pay gibi kullanamazsınız. Uzun kablo seçerek, gölgeye güvenerek veya panelin genelde az watt ürettiğini söyleyerek yüksek Voc sorununu çözmüş olmazsınız. Gerilim, akım ve güç kontrollerini ayrı satırlarda yapın. Gölgeleme ve günlük enerji üretimi, başka bir kullanıcı sorusudur.

Gerilim kontrolü, güç ve akım uygunluğunun yerine geçmez.

Avantaj ve dezavantaj: Seri diziyi yeniden değerlendirmek

Seri bağlantı bazı tasarımlarda uygun çalışma gerilimi ve daha düşük hat akımı avantajı sağlayabilir; buna karşılık toplam Voc yükselir. Paralel düzen gerilimi farklı biçimde yönetir, fakat akım, kablo, koruma ve MPPT giriş koşulları yeniden hesaplanır. Daha yüksek gerilim sınıfındaki cihaz da yalnız etiketteki voltaj nedeniyle seçilmez. En iyi çözüm; panel yerleşimi, sıcaklık, gölge, akü sistemi ve cihaz sınırları birlikte görüldüğünde belirlenir.

Montaj öncesi kontrol listesi

• Panelin tam modelini, Voc katsayısını ve birimini doğrulayın.

• Serideki panel sayısını çizimde ve sahada karşılaştırın.

• Seyahat bölgesine uygun düşük sıcaklık varsayımını kaydedin.

• Gerilim toleransı ve üretici boyutlandırma şartlarını kontrol edin.

• PV akımı, güç, bağlantı ve koruma uygunluğunu ayrıca değerlendirin.

• Enerjili PV konnektörlerini yük altında ayırmayın; elektrik müdahalesini uzmanla yürütün.

Teslim dosyasında yalnız toplam watt değil panel etiketi, seri/paralel çizim, kullanılan hesap girdileri ve MPPT model kodu bulunsun. Panel ekleme veya değiştirme işleminde eski sonucu kopyalamayın. Bu kayıt, ileride kış yolculuğuna çıkarken ya da servis sırasında hangi varsayımın değiştiğini görmenizi sağlar. Hesap bir ön tasarım kontrolüdür; güvenli kurulum ve ürün uygunluk değerlendirmesinin yerine geçmez.

İlgili Cube bilgi merkezi

Karavan Güneş Paneli Rehberi 2026: Doğru Güneş Enerjisi Sistemi Nasıl Seçilir?

Ana güneş enerjisi rehberi üzerinden üretim hesabı ve sistem seçimine geçebilirsiniz. Bu alt rehber yalnız soğuk koşuldaki açık devre gerilimini ayrıntılandırır; günlük Wh üretimini hesaplayan aracın yerine geçmez.

Kaynaklar ve kontrol tarihi

15 Ekim 2026 tarihinde üretici kaynakları kontrol edildi. Tablodaki 45 V ve −%0,30/°C değerleri öğretici varsayımdır; gerçek ürün değeri değildir. Örnek hesap ve kontrol listesi Cube editoryal açıklamasıdır.

PV dizisi ve soğuk koşul sınırları: Victron MPPT kurulum kılavuzu

Ürün girdileriyle ikinci kontrol: Victron MPPT boyutlandırma aracı

Sık sorulan sorular

Voc ile Vmp aynı gerilim mi?

Hayır. Voc açık devre gerilimidir; Vmp maksimum güç noktasındaki çalışma gerilimidir. MPPT üst giriş sınırı kontrolünde yalnız Vmp kullanılamaz.

Soğukta panel az enerji üretirse Voc sorunu kalmaz mı?

Enerji üretiminin az olması gerilim sınırının aşılmayacağını kanıtlamaz. Soğuk Voc, güç ve akım kontrolleri ayrı yapılmalıdır.

Tablodaki sayıları kendi panelime uygulayabilir miyim?

Hayır. Formüle kendi panelinizin Voc değeri, doğru birimde sıcaklık katsayısı ve üreticinin istediği sıcaklık/tolerans koşulları girilmelidir.
